El sensor capacitivo CBN2-F46-E0 forma parte de la familia plana F46 de Pepperl+Fuchs, concebida para resolver desafíos de integración en maquinaria donde las geometrías cilíndricas tradicionales resultan demasiado voluminosas.
A diferencia de los modelos de mayor alcance, la versión CBN2 ofrece una distancia de conmutación muy ajustada de 2 mm, lo que permite una resolución fina para la verificación de presencia de láminas, obleas, pequeños componentes plásticos o metálicos y posicionamiento de precisión. Su principio capacitivo evalúa la variación del campo eléctrico en su cara activa, permitiendo detectar materiales conductores y aislantes (plásticos, vidrio, metales, papel) e incluso detectar sustancias a través de paredes delgadas no metálicas.

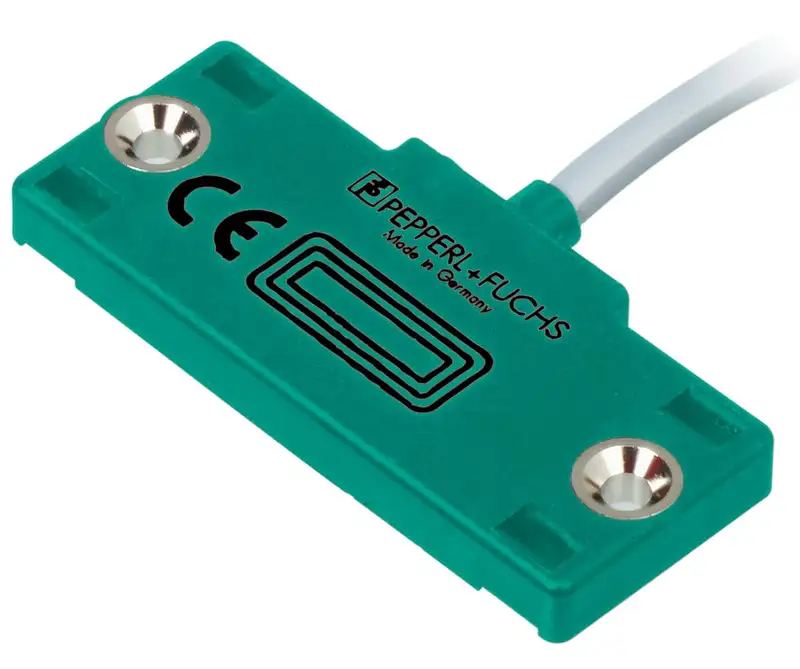

Su carcasa compacta de policarbonato reforzado cuenta con dos orificios de fijación pasantes para una instalación rápida sobre cualquier superficie plana. Incorpora un LED indicador amarillo de gran visibilidad para la verificación del estado de la salida NPN en tiempo real, junto con protección electrónica contra polaridad invertida y cortocircuitos.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CBN2-F46-E0 |
| Número de pieza | 185139 |
| Tipo de sensor | Proximidad capacitivo |
| Distancia de conmutación ($S_n$) | 2 mm |
| Tipo de instalación | No enrasado (Non-embeddable) |

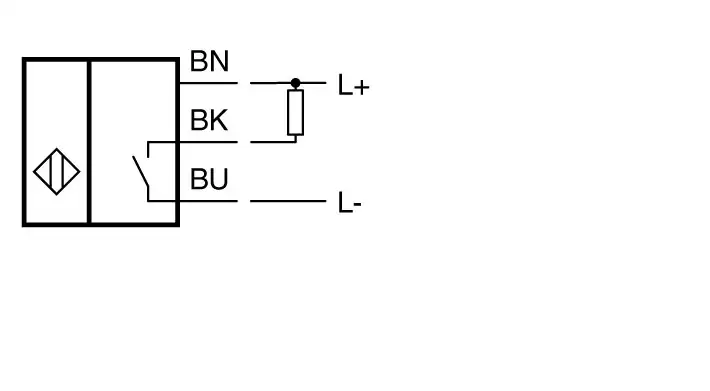

| Polaridad de salida | DC, NPN |
| Función de conmutación | Normalmente Abierto (NO) |
| Tensión de funcionamiento | 10 V DC a 30 V DC |
| Frecuencia de conmutación | 0 a 10 Hz |
| Corriente de trabajo ($I_L$) | 0 a 100 mA |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.14\text{ mm}^2$) |
| Dimensiones de la carcasa | 50 mm x 50 mm x 10 mm (Plano) |
| Grado de protección | IP67 |
| Material de la carcasa | Policarbonato (PC) / PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Perfil ultra-plano (10 mm): Facilita la integración directa en guías, micro-estaciones de ensamblaje y espacios estrechos.
-
Alta resolución a corta distancia (2 mm): Ideal para la detección fina de piezas pequeñas o delgadas sin lecturas falsas del entorno.
-
Salida NPN integrada: Compatibilidad directa con tarjetas de entrada de PLC con lógica de conmutación NPN.
-
Resistencia ambiental IP67: Construcción sellada contra polvo e inmersión temporal en agua u óleos industriales.
-
Detección multimaterial: Reacciona con fiabilidad ante metales, plásticos, vidrio y sustancias líquidas o sólidas.
