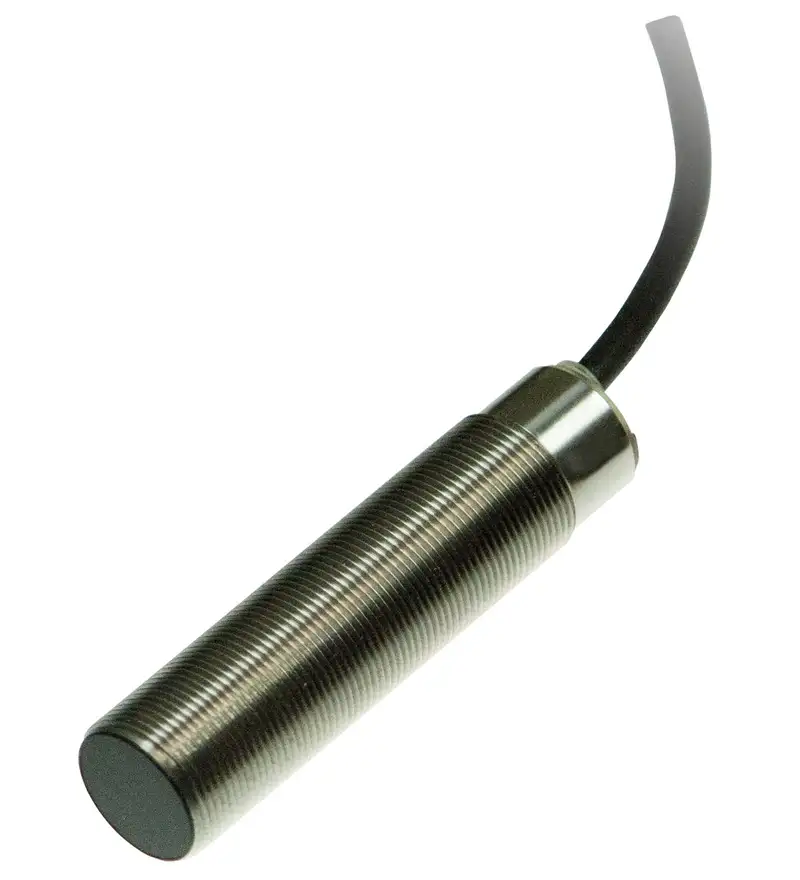

El sensor capacitivo CBB8-18GS75-E2 pertenece a la gama pesada de rosca M18 de Pepperl+Fuchs, ofreciendo un equilibrio óptimo entre distancia de detección, resistencia mecánica y flexibilidad de ajuste.
Su construcción blindada permite una instalación enrasada, lo que significa que la cabeza del sensor se puede embutir al ras de los soportes metálicos o maquinaria sin sufrir falsos disparos causados por el entorno circundante, manteniendo un rango estable de 8 mm. El sensor incorpora un potenciómetro de ajuste de sensibilidad en la parte posterior para calibrar el umbral de disparo en función de la constante dieléctrica del material blanco (como plásticos, resinas, soluciones acuosas, aceites, papel o metales).
La carcasa de acero inoxidable niquelado de 75 mm proporciona una alta resistencia frente a la vibración, corrosión y humedad. Incluye un indicador LED de gran visibilidad para la comprobación del estado de la salida PNP en tiempo real y protección completa contra cortocircuitos y polaridad invertida.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CBB8-18GS75-E2 |
| Número de pieza | 224164 |
| Tipo de sensor | Proximidad capacitivo con potenciómetro de ajuste |
| Distancia de conmutación ($S_n$) | 8 mm (Ajustable de 0 a 8 mm) |
| Tipo de instalación | Enrasado (Embeddable) |

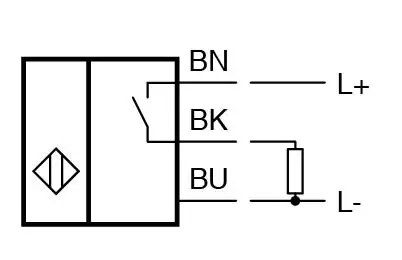

| Polaridad de salida | DC, PNP |
| Función de conmutación | Normally Open / Normally Open (NO) |
| Tensión de funcionamiento | 10 V DC a 30 V DC (Ondulación residual 10%) |
| Frecuencia de conmutación | 0 a 50 Hz |
| Corriente de trabajo ($I_L$) | 0 a 100 mA |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.34\text{ mm}^2$) |

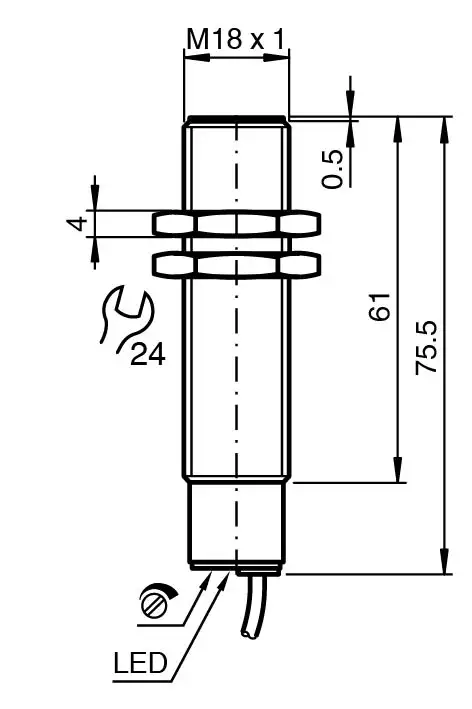

| Dimensiones / Rosca | Cilíndrico M18 x 1 (Longitud total: 75 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Acero inoxidable / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Instalación enrasada blindada: Se instala al ras en estructuras metálicas sin interferencias laterales ni pérdidas de rango.
-
Potenciómetro de ajuste fino: Permite calibrar la sensibilidad para adaptarse exactamente al tipo de material a detectar (sólidos o líquidos).
-
Cuerpo de acero inoxidable (M18): Alta durabilidad mecánica y protección frente a ambientes húmedos o químicamente agresivos.
-
Versatilidad multimaterial: Reacciona ante sustancias conductoras y no conductoras (plástico, agua, vidrio, madera, metales).
-
Protección IP67: Estanqueidad garantizada contra la entrada de polvo y agua.
