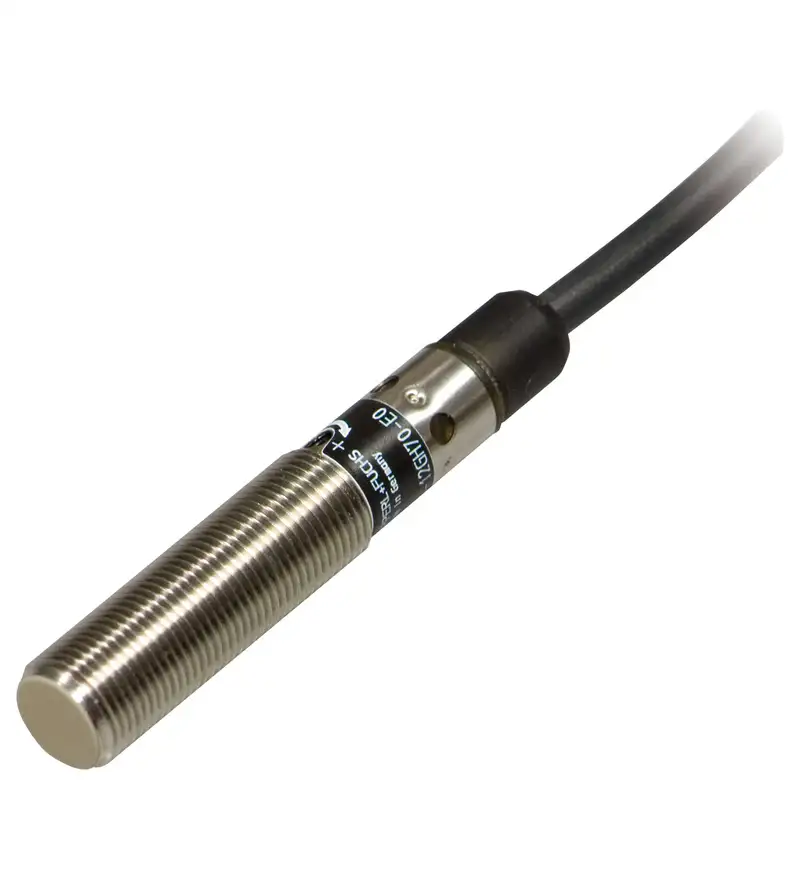

El sensor capacitivo CBB4-12GH70-E2 forma parte de la línea cilíndrica metálica de Pepperl+Fuchs, ofreciendo alta resistencia mecánica y un factor de forma estandarizado que facilita su integración en líneas de producción automatizadas.
A diferencia de los modelos no enrasados, su diseño de cabezal blindado permite montarlo completamente al ras de las estructuras metálicas circundantes sin sufrir falsos disparos ni interferencias laterales, manteniendo una distancia de detección estable de 4 mm. Funciona midiendo las variaciones en la capacidad del campo eléctrico generado en su cara activa de PBT, permitiéndole reaccionar ante la presencia de plásticos, vidrio, metales, agua y otros líquidos o sólidos a granel.
Su cuerpo de acero inoxidable proporciona una excelente protección contra la corrosión, impactos y vibraciones industriales. Incorpora un indicador LED de alto brillo para la visualización del estado de conmutación de la salida PNP en tiempo real y protección contra polaridad invertida y cortocircuitos.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CBB4-12GH70-E2 |
| Número de pieza | 223789 |
| Tipo de sensor | Proximidad capacitivo |
| Distancia de conmutación ($S_n$) | 4 mm |
| Tipo de instalación | Enrasado (Embeddable) |

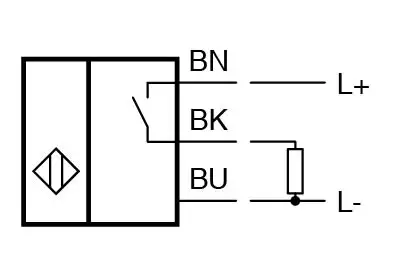

| Polaridad de salida | DC, PNP |
| Función de conmutación | Normalmente Abierto (NO) |
| Tensión de funcionamiento | 10 V DC a 30 V DC |
| Frecuencia de conmutación | 0 a 50 Hz |
| Corriente de trabajo ($I_L$) | 0 a 100 mA |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.14\text{ mm}^2$) |

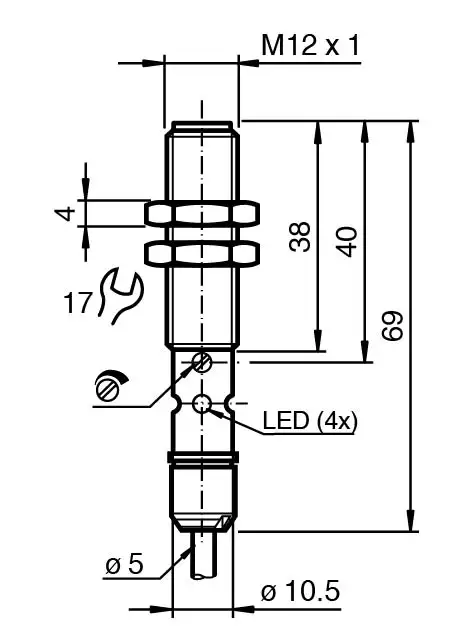

| Dimensiones / Rosca | Cilíndrico M12 x 1 (Longitud total: 70 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Acero inoxidable / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Montaje enrasado blindado: Puede instalarse al ras en paneles o soportes metálicos sin que la estructura afecte el rango de conmutación.
-
Cuerpo de acero inoxidable (M12): Alta resistencia mecánica y protección contra ambientes industriales húmedos o agresivos.
-
Detección multimaterial: Reacciona con fiabilidad ante objetos metálicos, plásticos, vidrio y líquidos.
-
Carcasa cilíndrica estandarizada: Rosca M12x1 que simplifica el reemplazo y la alineación mecánica mediante tuercas estándar.
-
Protección eléctrica integral: Salida PNP protegida contra cortocircuitos, sobrecargas y polaridad invertida.
