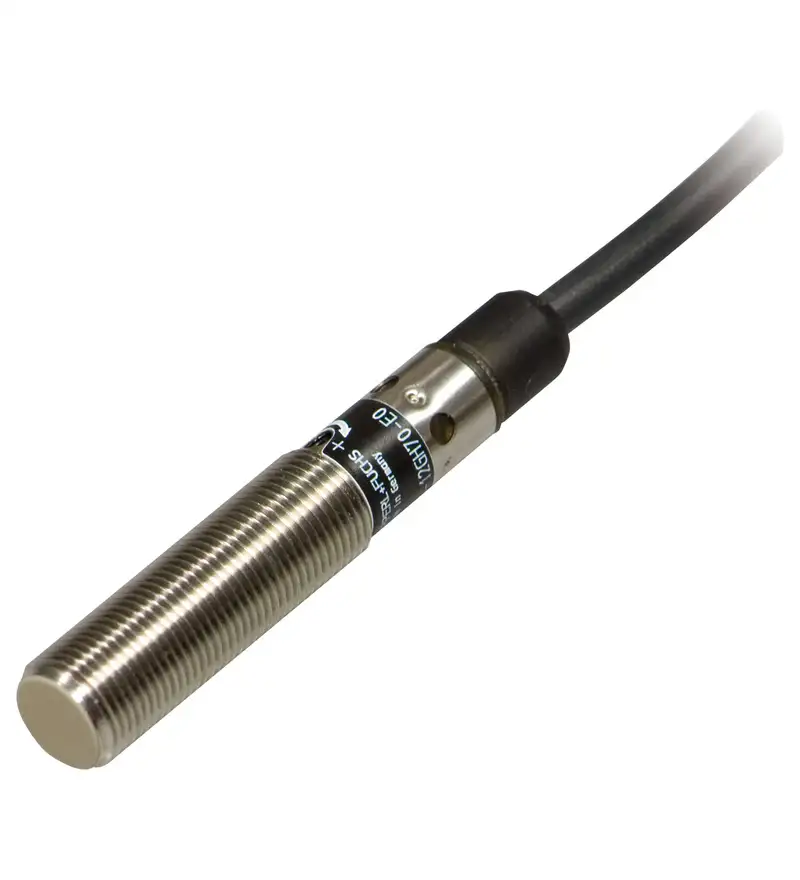

El sensor capacitivo CBB4-12GH70-E0 pertenece a la gama metálica cilíndrica de Pepperl+Fuchs, ofreciendo máxima estabilidad mecánica y estandarización para integraciones industriales exigentes.
Su cara activa blindada permite una instalación completamente enrasada al ras de soportes metálicos o carcasas de máquinas sin sufrir perturbaciones laterales ni falsos disparos, manteniendo un rango de conmutación de 4 mm. Evalúa las variaciones del campo eléctrico en su cara activa de PBT para detectar piezas metálicas, plásticos, cristal, agua y otros fluidos o sólidos a granel.
La variante -E0 está optimizada para la integración directa en tarjetas de entrada de PLC o controladores que requieran lógica de conmutación NPN (conmutación a masa/GND). Su cuerpo de acero inoxidable ofrece una excelente durabilidad frente a ambientes húmedos o agresivos, e incluye protección electrónica contra cortocircuitos, sobrecargas y polaridad invertida junto con un indicador LED amarillo de conmutación.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / CBB4-12GH70-E0 |
| Número de pieza | 223787 |
| Tipo de sensor | Proximidad capacitivo |
| Distancia de conmutación ($S_n$) | 4 mm |
| Tipo de instalación | Enrasado (Embeddable) |

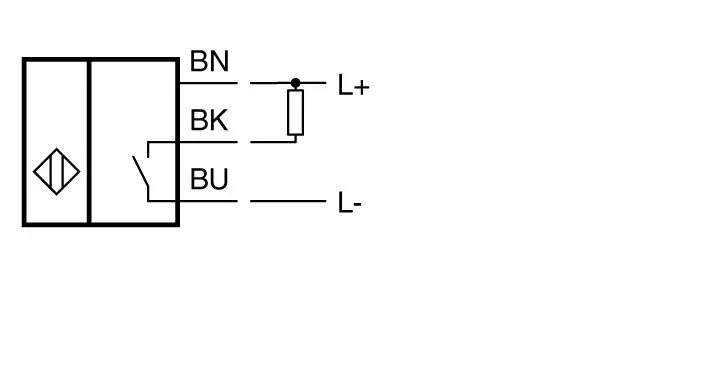

| Polaridad de salida | DC, NPN |
| Función de conmutación | Normally Open / Normally Open (NO) |
| Tensión de funcionamiento | 10 V DC a 30 V DC |
| Frecuencia de conmutación | 0 a 50 Hz |
| Corriente de trabajo ($I_L$) | 0 a 100 mA |
| Conexión eléctrica | Cable PVC de 2 m ($3 \times 0.14\text{ mm}^2$) |

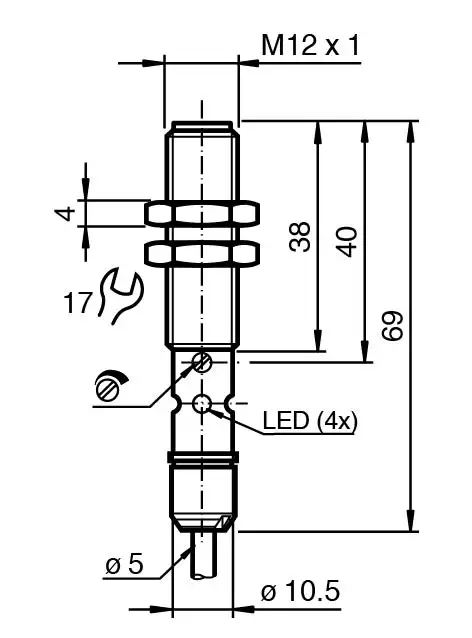

| Dimensiones / Rosca | Cilíndrico M12 x 1 (Longitud total: 70 mm) |
| Grado de protección | IP67 |
| Materiales | Cuerpo: Acero inoxidable / Superficie activa: PBT |
| Temperatura de funcionamiento | -25 °C a +70 °C |
Ventajas Principales
-
Instalación enrasada blindada: Se embuten perfectamente en paneles o estructuras metálicas sin afectar la distancia de detección.
-
Salida NPN integrada: Compatibilidad directa con sistemas de control con lógica de conmutación NPN.
-
Cuerpo de acero inoxidable (M12): Construcción mecánica resistente contra impactos, vibración y fluidos industriales.
-
Detección multimaterial: Sensible a materiales conductores y aislantes (metales, plásticos, vidrio, líquidos).
-
Protección IP67: Estanqueidad total frente a polvo e inmersión temporal.
