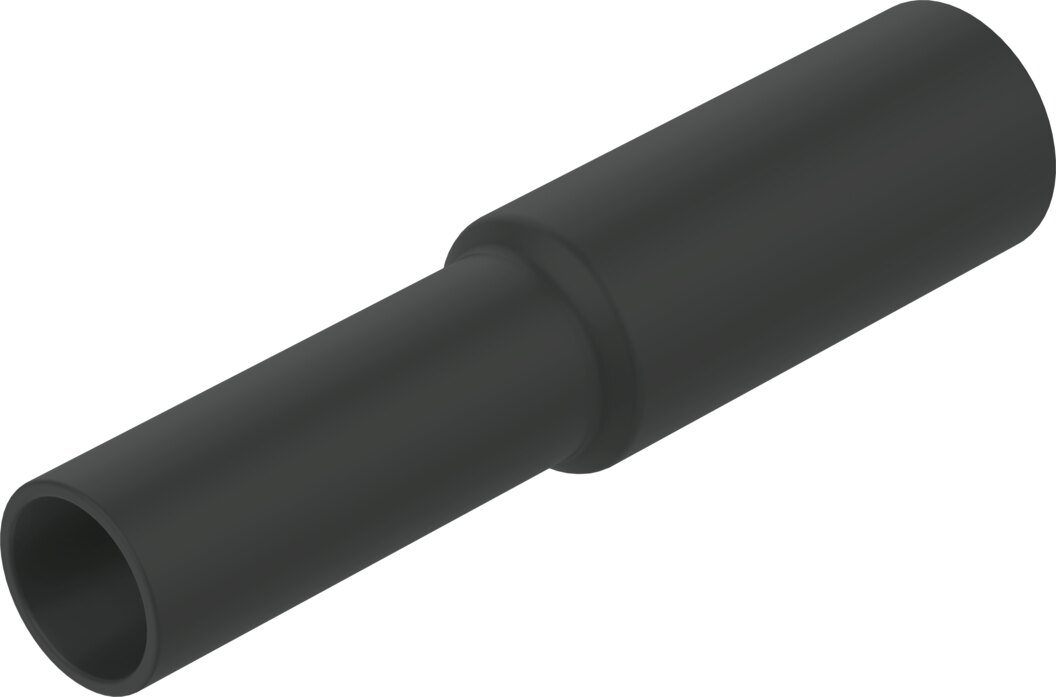

El conector reductor Festo QSH-8-4 (N.º de artículo 153026) pertenece a la gama estándar Quick Star (QS) de Festo. Este componente tipo casquillo está diseñado para adaptar rápidamente diámetros de tubería en espacios reducidos, conectando una salida o racor de 8 mm con un tubo de menor calibre de 4 mm sin necesidad de empalmes adicionales.
Su diseño integra una clavija rígida de 8 mm que se acopla a presión dentro de la toma instantánea de un racor préviamente instalado. En el otro extremo, cuenta con un puerto Push-in equipado con garras de retención en acero inoxidable de alta calidad que aprisionan el tubo de 4 mm firmemente sin dañarlo, acompañado de una junta de estanqueidad de nitrilo (NBR) para prevenir fugas de aire. El aro extractor azul permite desmontar la manguera de 4 mm en cualquier momento con una simple pulsación.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSH-8-4 |
| Número de artículo | 153026 |
| Tipo de conector | Casquillo reductor enchufable (Espiga a toma rápida) |
| Conexión neumática 1 | Espiga / Clavija de enchufe de Ø 8 mm |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 4 mm |
| Diámetro nominal | 3.1 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) |
| Pinza de retención | Acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso aproximado | 2.5 g |
Ventajas Principales
-
Ahorro de espacio: Permite adaptar el calibre de 8 mm a 4 mm directamente sobre el racor sin añadir tramos intermedios de tubo.
-
Instalación «Push-pull» rápida: Montaje manual a presión tanto en la clavija como en el tubo, sin requerir herramientas.
-
Fijación resistente a vibraciones: La pinza de acero inoxidable asegura que el tubo de 4 mm no se desacople accidentalmente ante variaciones de presión.
-
Apto para vacío y presión elevada: Soporta un rango amplio de funcionamiento desde -0.95 bar hasta 14 bar.
-
Compatibilidad: Optimizado para su uso con tubos neumático de 4 mm calibrados exteriormente (PUN, PAN, PEN, PFAN, entre otros).
