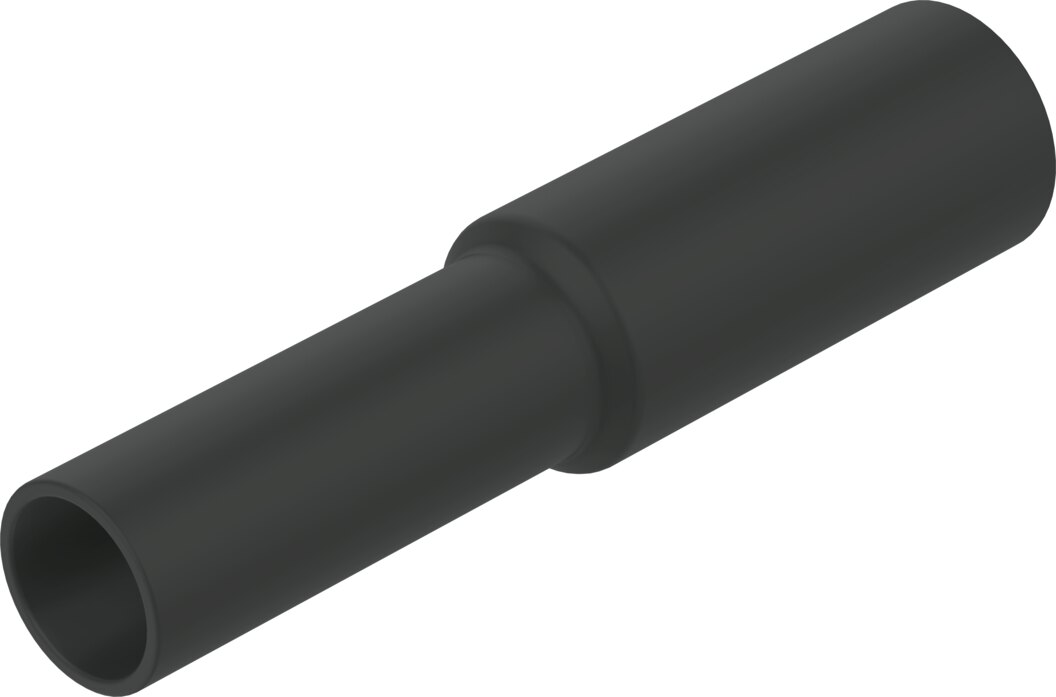

El adaptador reductor Festo QSH-10-6 (N.º de artículo 153027) forma parte de la serie Quick Star (QS) de Festo, reconocida por simplificar la instalación y distribución de líneas de aire comprimido en la automatización industrial. Este casquillo de reducción soluciona de forma limpia la transición entre componentes de distinto tamaño sin necesidad de tramos intermedios de manguera ni voluminosos adaptadores roscados.
Su diseño integra una clavija o espiga rígida de 10 mm que se inserta a presión directamente dentro de la toma instantánea de cualquier racor de 10 mm previamente instalado. En el otro extremo, cuenta con una conexión rápida Push-in provista de una garra de retención de acero inoxidable de alta calidad que sujeta la manguera de 6 mm firmemente ante vibraciones, junto con una junta de goma nitrílica (NBR) que asegura la estanqueidad. Su característico aro extractor azul permite desmontar la manguera de 6 mm con rapidez y sin herramientas.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / QSH-10-6 |
| Número de artículo | 153027 |
| Tipo de conector | Casquillo reductor enchufable (Espiga a toma rápida) |
| Conexión neumática 1 | Espiga / Clavija de enchufe de Ø 10 mm |
| Conexión neumática 2 | Para tubo flexible de Ø exterior 6 mm |
| Diámetro nominal | 4.8 mm |
| Presión de funcionamiento | -0.95 bar a 14 bar (apto para vacío) |
| Temperatura de servicio | -10 °C a 80 °C |
| Medio de funcionamiento | Aire comprimido (ISO 8573-1:2010), agua |
| Material del cuerpo | PBT (Tereftalato de polibutileno) |
| Mecanismo de fijación | Garra de retención de acero inoxidable de alta aleación |
| Junta de estanqueidad | NBR (Caucho nitrílico) |
| Anillo de extracción | POM (Polioximetileno) color azul |
| Peso aproximado | 3.5 g |
Ventajas Principales
-
Reducción de calibre directa: Conecta una salida de 10 mm a una manguera de 6 mm optimizando el espacio en el cuadro o bloque distribuidor.
-
Montaje Push-in sin herramientas: Acoplamiento ágil mediante presión manual tanto en la clavija de enchufe como en el tubo flexible.
-
Sujeción robusta y duradera: Mecanismo interno de acero inoxidable que garantiza un agarre firme y resistente a variaciones de presión.
-
Apto para vacío y alta presión: Excelente rango de funcionamiento que abarca desde la succión por vacío (-0.95 bar) hasta 14 bar de presión continua.
-
Compatibilidad neumática: Diseñado para utilizarse con la gama habitual de tubos calibrados exteriormente de Festo (PUN, PAN, PEN, PFAN de 6 mm).
