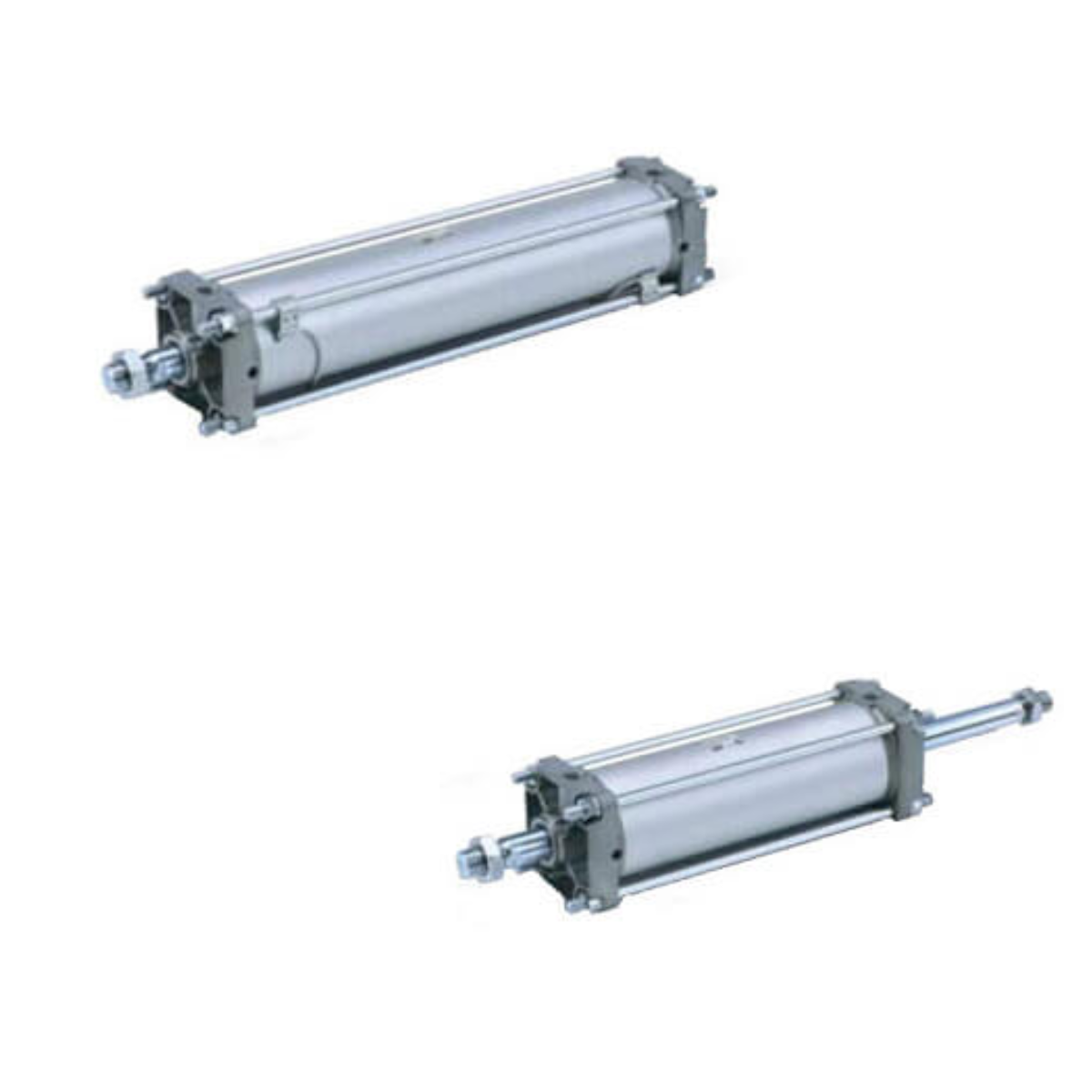

El actuador neumático de la serie CA2-Z de SMC Corporation representa la opción idónea para tareas mecánicas exigentes en la industria del automóvil, siderurgia, madera y manipulación de cargas pesadas donde se requieren altos niveles de fuerza de empuje y tracción.
Su cuerpo cuenta con una camisa de aluminio extruido de alta resistencia combinada con tapas de fundición y tirantes mecánicos de tracción de gran sección. Esta configuración proporciona una notable rigidez frente a esfuerzos flectores e impactos mecánicos, al tiempo que reduce el peso global del actuador hasta en un 15% en comparación con la serie CA1 previa, aliviando las cargas en las estructuras portantes.
El sufijo -Z añade el soporte de detectores magnéticos de posición optimizado (compatibles con las series SMC D-M9 y D-A9), los cuales se sujetan a los tirantes exteriores con un soporte transparente de acceso frontal que requiere un solo tornillo para fijarse o reubicarse. Asimismo, incorpora válvulas de amortiguación neumática de ajuste fino empotradas en las tapas para evitar desajustes accidentales durante la operación.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Serie | SMC Corporation / Serie C(D)A2-Z |
| Tipo de actuador | Cilindro neumático de tirantes para trabajo pesado (Doble efecto) |
| Variantes magnéticas | Serie CA2-Z (Sin imán) / Serie CDA2-Z (Con anillo magnético integrado) |
| Diámetros de émbolo ($\varnothing$) | 40 mm, 50 mm, 63 mm, 80 mm, 100 mm |
| Carreras estándar | 25 mm a 1000 mm (según diámetro) |
| Fluido de trabajo | Aire comprimido (Filtrado, con o sin lubricación) |
| Presión de funcionamiento | 0.05 MPa a 1.0 MPa (0.5 a 10 bar) |
| Presión de prueba | 1.5 MPa (15 bar) |
| Velocidad del émbolo | 50 a 500 mm/s |
| Amortiguación | Amortiguación neumática regulable en ambos extremos |
| Detección de posición | Detectores magnéticos sobre tirante con fijación monopunto (Serie D-M9 / D-A9) |
| Materiales | Camisa: Aluminio anodizado / Tapas: Fundición de aluminio / Vástago: Acero al carbono (Cromado duro) |
| Rango de temperatura | -10 °C a +70 °C (sin congelación) |
Ventajas Principales
-
Construcción para trabajo pesado: Excelente rigidez mecánica y resistencia ante picos de presión o choques mecánicos.
-
Reducción de masa (-15%): Diseño optimizado en aluminio que facilita la manipulación e instalación sobre máquina.
-
Válvulas de amortiguación protegidas: Reguladores encastrados en el cuerpo para evitar daños físicos o manipulaciones no autorizadas.
-
Ajuste cómodo de detectores: Fijación monopunto sobre tirantes mediante tornillo único para rápida puesta en marcha.
