Este sensor inductivo de diseño especial resuelve el desafío técnico que implica detectar piezas de carbono y grafito en procesos de fabricación avanzada y automoción, donde los sensores inductivos convencionales sufren una fuerte reducción en su alcance de detección. Su factor de optimización interno garantiza una respuesta de conmutación altamente repetible frente a este tipo de materiales complejos.
Su carcasa rectangular robusta en formato QR20 facilita un montaje plano y versátil en perfiles o superficies donde los sensores cilíndricos no caben. Dotado de un índice de protección IP67, ofrece una excelente resistencia a la humedad, aceites y choques mecánicos propios del entorno industrial. Asimismo, incorpora protecciones electrónicas integradas contra cortocircuitos cíclicos, sobrecargas e inversión de polaridad para maximizar la seguridad y disponibilidad operativa.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Fabricante / Modelo | Turck / BI20C-QR20-VP6X2-H1141 |
| Principio de medición | Sensor de proximidad inductivo (Optimizado para carbono) |

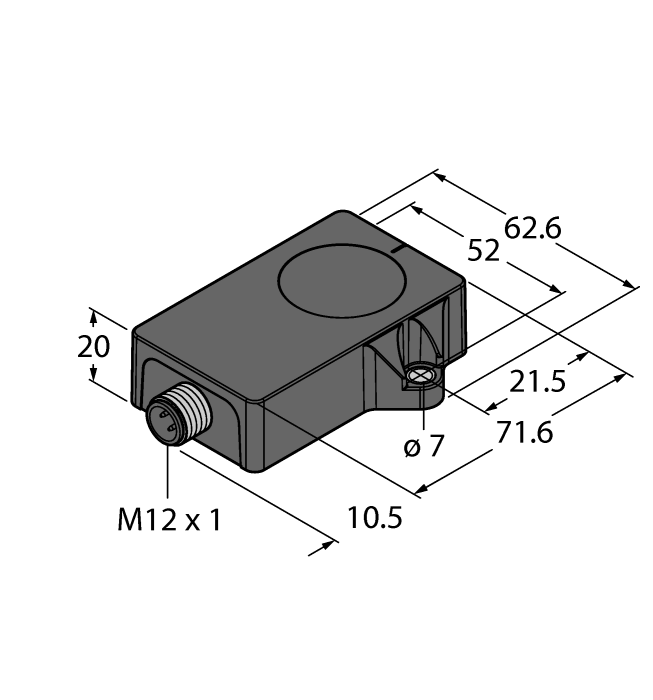

| Diseño y formato | Rectangular / Plano (Serie QR20) |
| Distancia de conmutación nominal ($S_n$) | 20 mm |
| Tensión de alimentación | 10 a 30 V CC (Ondulación residual $\leq$ 10%) |
| Función de salida | 4 hilos, Contacto complementario, Salida PNP (NO/NC) |
| Corriente operativa nominal | $\leq$ 200 mA |
| Frecuencia de conmutación | Alta velocidad de respuesta industrial |
| Material de la carcasa | Plástico de alta resistencia / Zamak (según variante constructiva) |
| Conexión eléctrica | Conector macho M12 x 1 (4 pines) |
| Índice de protección | IP67 |
| Rango de temperatura | -25 °C a +70 °C |
Ventajas Principales
-
Optimización para carbono: Diseñado específicamente para ofrecer un rendimiento de detección superior y estable ante componentes de carbono y grafito.
-
Formato rectangular plano (QR20): Permite un montaje estético y de bajo perfil en espacios reducidos o sobre superficies planas de maquinaria.
-
Conectividad M12 estándar: Facilita la instalación rápida, el conexionado seguro y la sustitución ágil en campo.
-
Protección eléctrica integral: Circuitos internos avanzados contra polaridad inversa, cortocircuitos transitorios y sobrecargas.
