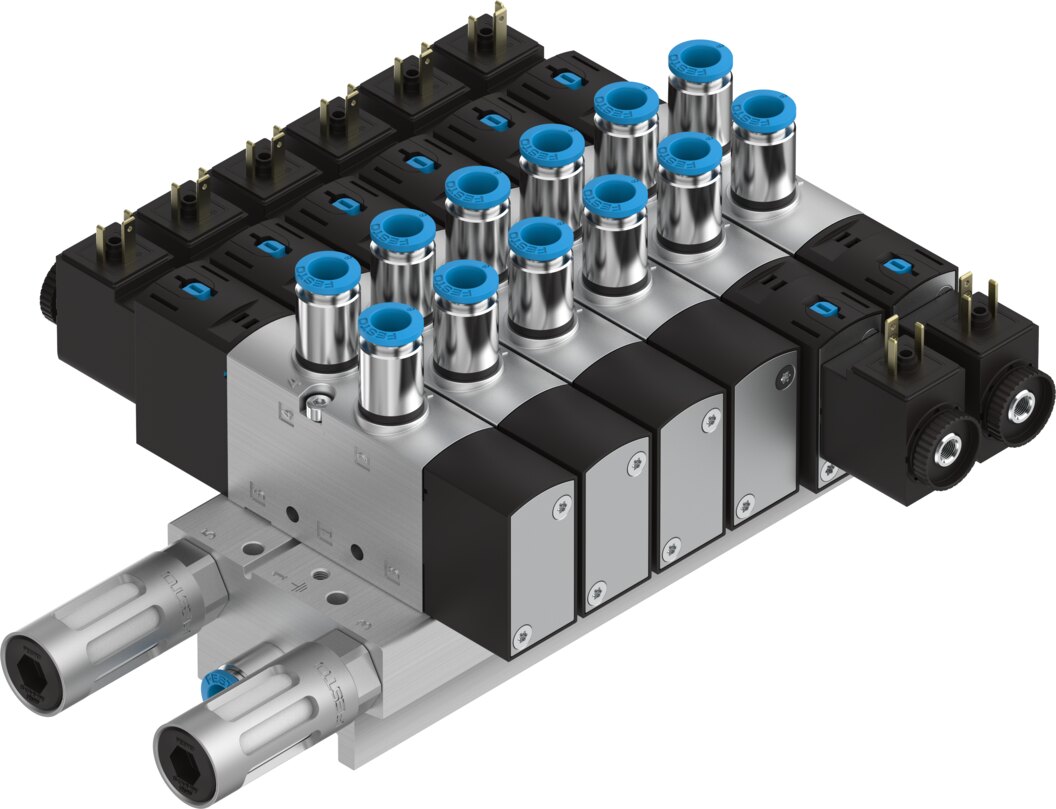

La batería de válvulas Festo VTUS-20 forma parte de la renombrada gama Robust Universal de Festo, creada para responder a las exigencias de la automatización industrial convencional donde se prioriza la resistencia, la facilidad de mantenimiento y la flexibilidad de configuración.
El concepto VTUS-20 utiliza pletinas de alimentación y escape común (puertos 1, 3 y 5) sobre las cuales se adosan de 2 a 10 electroválvulas de la serie VUVS-20. Esta arquitectura elimina el uso de racores en T o colectores externos tubulares, reduciendo el volumen general de la instalación neumática y minimizando los puntos de posible fuga de aire comprimido. Las válvulas montadas pueden seleccionarse en diversas configuraciones: 3/2 vías (normalmente cerradas o abiertas), 5/2 vías monostables/biestables y 5/3 vías con centro cerrado, abierto o presurizado, operando con bobinas de 24 V DC o tensiones AC mediante conectores tipo C o bobinas integradas.
Gracias a su construcción en aluminio fundido anodizado y polímeros de alta resistencia, el conjunto VTUS-20 ofrece un grado de protección IP65, siendo una solución sumamente confiable para líneas de empaque, transporte de materiales, maquinaria de madera, textil y sistemas de transporte neumático.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTUS-20 (Batería para electroválvulas VUVS-20) |
| Ancho de construcción | 20 mm (Serie VUVS-20) |
| Caudal nominal estándar | ~700 l/min |
| Número de posiciones de batería | De 2 a 10 posiciones de válvula sobre pletina multibase |
| Rosca de las conexiones de trabajo (2/4) | G1/8 |
| Rosca de alimentación / escape (1, 3/5) | G1/4 / G3/8 (según pletina base) |
| Tensión de alimentación eléctrica | 24 V DC / 12 V DC / 24 V AC / 110 V AC / 230 V AC |
| Presión de funcionamiento | 2 bar a 10 bar (o pilotaje externo desde -0.9 bar a 10 bar) |
| Funciones de conmutación | 3/2 (NC/NO), 5/2 monostable/biestable, 5/3 (centro cerrado/abierto) |
| Grado de protección | IP65 |
| Material de la pletina / cuerpo | Fundición de aluminio anodizado / Polímeros de alta resistencia |
Ventajas Principales
-
Diseño robusto y duradero: Cuerpo totalmente metálico preparado para soportar vibraciones y ambientes industriales exigentes.
-
Excelente caudal en formato de 20 mm: Proporciona hasta 700 l/min, adecuado para accionar cilindros neumáticos de mediano diámetro.
-
Mantenimiento limpio e individual: Cada electroválvula puede sustituirse o desmontarse de la pletina VTUS aflojando sus tornillos de fijación sin alterar la red de tubos colectivos.
-
Flexibilidad de alimentación neumática: Permite la alimentación por ambos extremos de la pletina o la creación de zonas de presión mediante tapones de separación interna.
-
Relación coste-beneficio superior: Solución idónea para fabricantes de maquinaria que buscan la calidad Festo en aplicaciones estándar sin sobrecostes.
