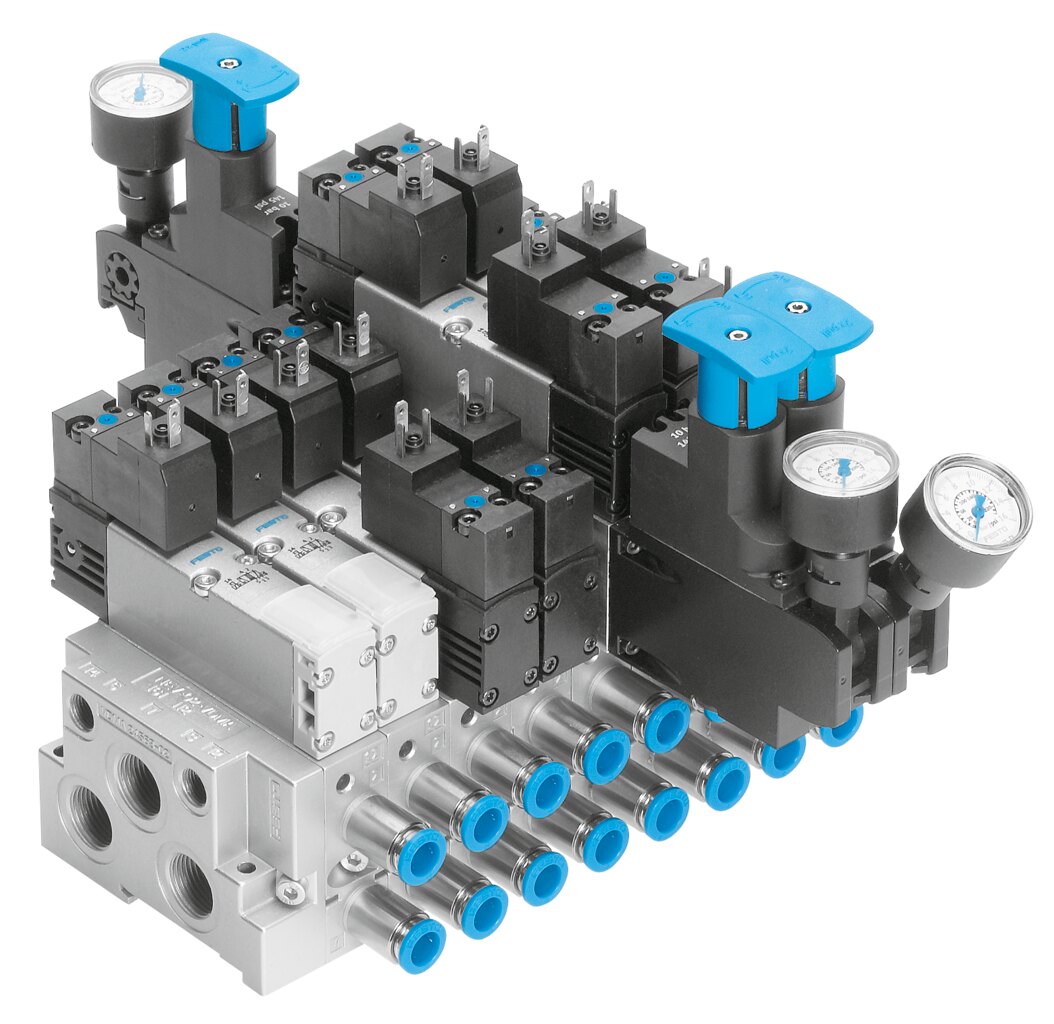

La batería de válvulas Festo VTIA constituye la solución ideal para la automatización centralizada o descentralizada de maquinaria pesada, celdas de soldadura, líneas de ensamblaje en automoción e industrias de procesos donde la disponibilidad operativa y la robustez son prioritarias.
Su arquitectura se basa en bloques de placas base subbase modulares que permiten añadir o reconfigurar posiciones de válvulas según las necesidades del proyecto. Gracias al cumplimiento de las normas ISO 5599-1 e ISO 15407-1, la batería VTIA admite la instalación de válvulas con interfaz ISO estándar de diferentes tamaños de caudal en un mismo conjunto, ofreciendo independencia tecnológica y máxima estandarización en planta.
Además, la serie VTIA integra soluciones avanzadas de distribución de potencia neumática, zonas de presión independientes y placas reguladoras intermedias (placas sandwich para regulación de presión individual o estrangulación de escape). Su sistema de conexión eléctrica abarca desde colectores individuales de cabezal hasta bloques de conexión multipolo (Sub-D) o integración directa en islas de terminales con bus de campo (CPX), reduciendo sustancialmente el tiempo y el coste del cableado.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / VTIA (Batería de válvulas modular ISO) |
| Estándar constructivo | ISO 5599-1 / ISO 15407-1 |
| Tamaños de válvula admitidos | ISO 02 (18 mm), ISO 01 (26 mm), ISO 1, ISO 2, ISO 3 |
| Funciones de válvula disponibles | 5/2 monostable/biestable, 5/3 (centro cerrado/abierto/presurizado), 2×3/2 |
| Caudal nominal estándar | Desde 500 l/min (ISO 02) hasta >4.500 l/min (ISO 3) según tamaño |
| Presión de funcionamiento | Vacío (-0.9 bar) a 10 bar (según alimentación servopilotada) |
| Tensión de alimentación eléctrica | 24 V DC (estándar) / 110 V AC / 230 V AC según bobinas |
| Conexión eléctrica | Conector Individual, Multipolo (Sub-D, M12) o Bus de Campo (vía CPX) |
| Conexiones neumáticas de trabajo | G1/8, G1/4, G3/8, G1/2 o racores instantáneos integrados |
| Grado de protección | IP65 / NEMA 4 (para entornos industriales exigentes) |
| Material de la placa base / cuerpo | Fundición de aluminio / Polímeros de alta resistencia |
Ventajas Principales
-
Estandarización ISO internacional: Compatibilidad universal de interfaces que facilita el reemplazo de electroválvulas y el mantenimiento preventivo en planta.
-
Flexibilidad y modularidad: Posibilidad de amplificar o reducir las posiciones de válvula de la batería sin cambiar todo el bloque colectivo.
-
Reducción de costes de instalación: Canalización centralizada de la presión principal y escapes comunes que elimina hasta un 60% de los racores y tubos en el armario de control.
-
Integración de placas intermedias (Sandwich): Incorpora reguladores de presión y placas de cierre individual por posición sin aumentar la huella espacial.
-
Elevado grado de protección (IP65): Excelente sellado contra polvo y salpicaduras de agua, permitiendo su montaje directo en máquina fuera del cuadro eléctrico.
