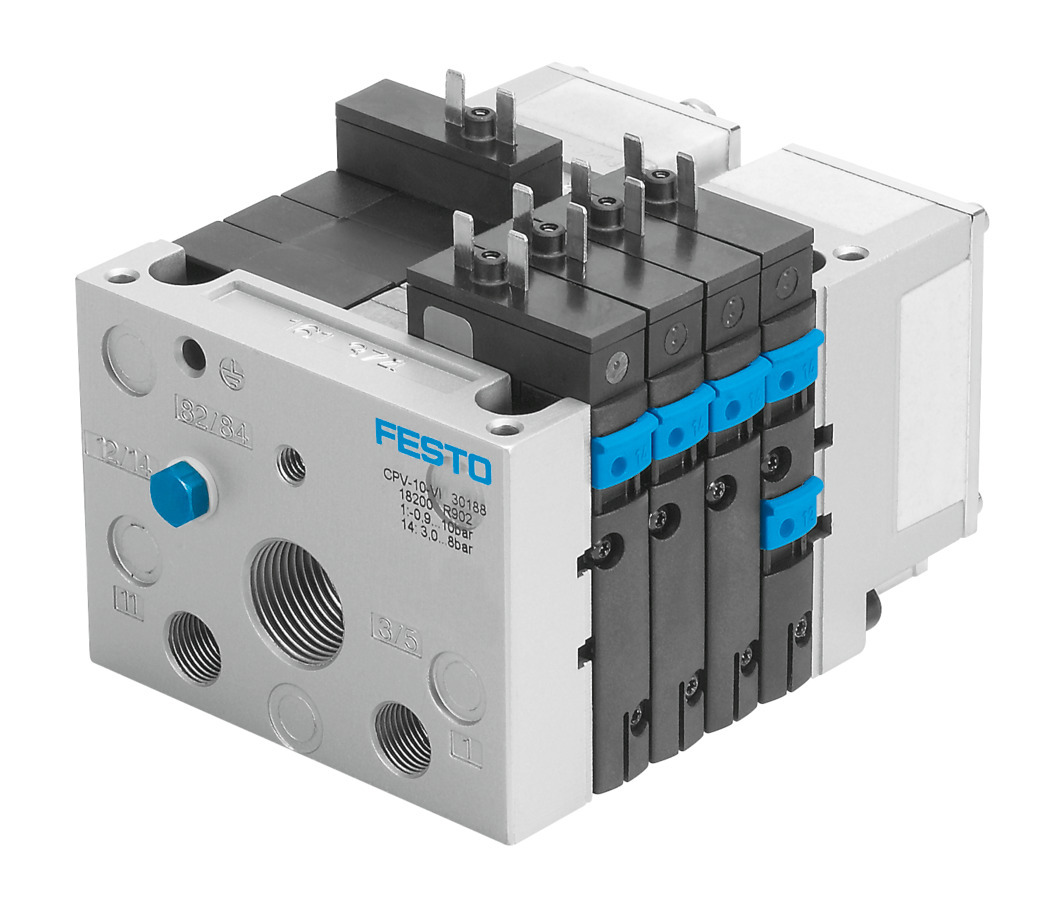

El terminal de válvulas Festo CPV10-EX-VI (N.º de artículo 18200) está diseñado específicamente para cumplir con las exigencias de la automatización en áreas clasificadas con riesgo de explosión por gas o polvo (Categorías ATEX II 2G / II 2D), comunes en la industria química, farmacéutica, pintura y procesamiento de procesos.
Su diseño se basa en bloques integrados de tecnología cúbica «CPV», donde las válvulas neumáticas de alta densidad se encapsulan entre placas de conexión neumática y de cabezal eléctrico con protección intrínseca o de seguridad aumentada. Esto elimina el riesgo de chispas o arcos eléctricos durante la conmutación de las solenoide en atmósferas inflamables. El concepto de construcciones monobloque de la gama CPV elimina la presencia de tubos entre válvulas, canalizando el aire de alimentación (puerto 1) y los escapes (puertos 3 y 5) de forma interna, lo que minimiza drásticamente las fugas y los puntos de fallo neumático.
Además, la serie CPV10-EX-VI permite combinar libremente en la misma isla válvulas de 2×3/2 vías, 5/2 monostable/biestable y 5/3 vías, ofreciendo tiempos de respuesta extremadamente rápidos con un consumo eléctrico reducido por bobina, ideal para el control de actuadores neumáticos en celdas de proceso crítico.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / CPV10-EX-VI |
| Número de artículo | 18200 |
| Certificación de Seguridad | ATEX (II 2G Ex eb mb IIC T4 Gb / II 2D Ex tb IIIC T80°C Db) |
| Ancho de construcción | 10 mm (Serie CPV10) |
| Caudal nominal estándar | ~400 l/min |
| Número de posiciones de válvula | De 2 a 8 posiciones fijas (hasta 16 bobinas/señales) |
| Tensión de funcionamiento | 24 V DC (Especial ATEX con consumo reducido) |
| Presión de funcionamiento | 3 bar a 8 bar (o pilotaje externo desde -0.9 bar hasta 10 bar) |
| Conexiones neumáticas de trabajo | M7 o racores instantáneos de 4 mm / 6 mm integrados |
| Funciones de conmutación | 2×3/2 (NC/NO), 5/2 monostable/biestable, 5/3 |
| Grado de protección | IP65 |
| Material de la carcasa | Aleación de aluminio fundido / Poliamida reforzada |
Ventajas Principales
-
Certificación ATEX Certificada: Diseñado y probado para un funcionamiento seguro en zonas con riesgo de explosión de gas o polvo sin necesidad de envolventes antideflagrantes pesadas.
-
Elevada densidad de caudal en 10 mm: Proporciona 400 l/min por canal en un formato ultracompacto que ahorra espacio valioso dentro de armarios de control o sobre máquinas.
-
Construcción estanca monobloque: Canalización de aire integrada que reduce el número de racores, eliminando riesgos de fuga y optimizando el mantenimiento.
-
Integración flexible (VI): Conexión eléctrica centralizada y protegida que simplifica el tendido de cables en instalaciones de proceso.
-
Alta protección IP65: Grado de estanqueidad elevado contra el polvo y salpicaduras de líquidos, apto para la instalación cercana a los actuadores en planta.
