A diferencia de los sensores de proximidad inductivos estándar (que brindan una señal digital encendido/apagado), el modelo ANT2-8 2084/85 V1 de Pepperl+Fuchs genera una señal analógica proporcional a la distancia del objeto metálico dentro del rango operativo de 2 mm a 8 mm.

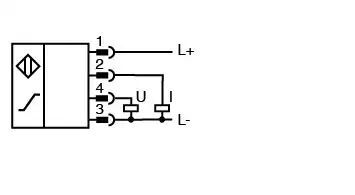

El sensor incorpora dos salidas analógicas simultáneas:
-
Salida de tensión (0 a 10 V): Directamente integrable con entradas analógicas estándar de PLCs y controladores de procesos.
-
Salida de corriente (0 a 20 mA): Altamente resistente a interferencias electromagnéticas y pérdidas por longitud de cableado.
Gracias a su alta repetibilidad (menor a 0,02 mm) y un reducido error de linealidad ($\pm 0.5\%$), este equipo permite monitorear desviaciones, alineación de ejes, control de tensión de tiras metálicas o variaciones de grosor en tiempo real en entornos industriales exigentes.

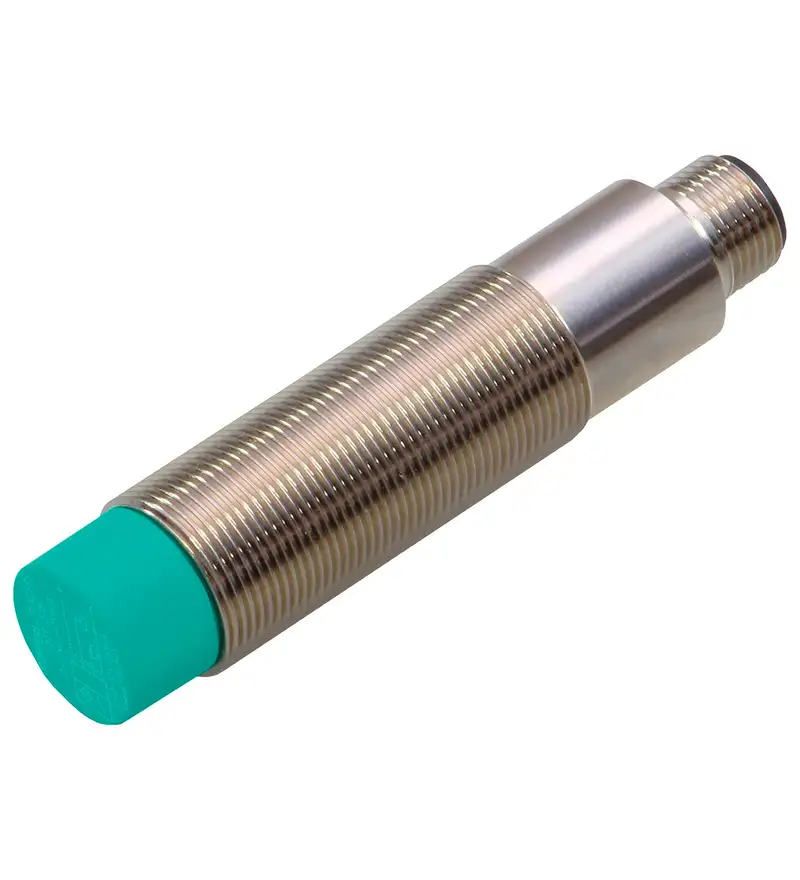

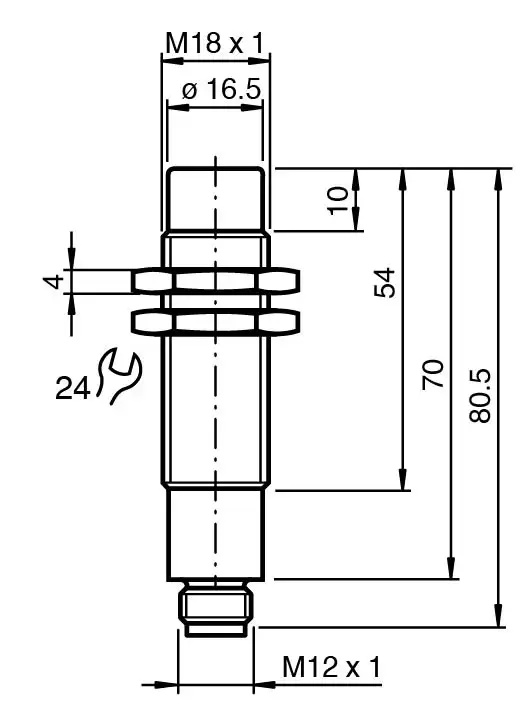

Su cuerpo cilíndrico roscado M18 en latón niquelado con cara activa de PBT garantiza máxima resistencia mecánica e inmunidad a entornos húmedos o polvorientos con sellado IP67.
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Pepperl+Fuchs / ANT2-8 2084/85 V1 |
| Número de parte | 409633 |
| Tipo de sensor | Sensor inductivo analógico de posición |
| Rango de medición | 2 mm a 8 mm |
| Tipo de montaje | No enrasado (Non-flush) |
| Señales de salida | 0 … 10 V DC y 0 … 20 mA |
| Tensión de alimentación ($U_B$) | 18 V DC a 30 V DC |
| Repetibilidad | $< 0.02\text{ mm}$ |
| Error de linealidad | $\pm 0.5\%$ |
| Corriente en vacío ($I_0$) | $\le 16.25\text{ mA}$ |
| Protecciones eléctricas | Protección contra inversión de polaridad |
| Temperatura de operación | -25 °C a +70 °C |
| Tipo de conexión | Conector M12 x 1 de 4 polos |
| Materiales de construcción | Cuerpo: Latón niquelado / Cara frontal: PBT |
| Grado de protección | IP67 |
Ventajas Principales
-
Salida analógica dual (0-10 V / 0-20 mA): Facilita la adaptación a cualquier arquitectura de control o PLC sin necesidad de acondicionadores de señal externos.
-
Alta precisión y repetibilidad: Resolución inferior a 20 micras ($<0.02\text{ mm}$) para aplicaciones de inspección técnica y tolerancias estrictas.
-
Construcción robusta M18 IP67: Protección eficaz contra líquidos, polvo y aceites industriales.
-
Medición continua sin contacto: Operación sin desgaste mecánico, garantizando larga vida útil en ciclo continuo.
