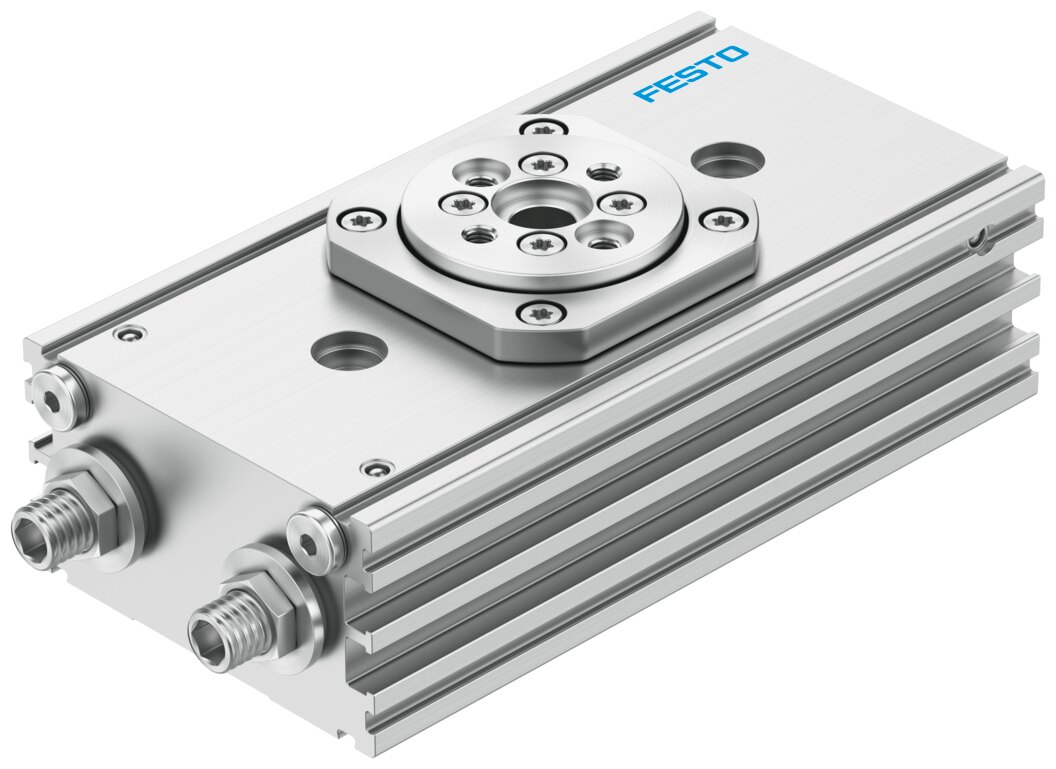

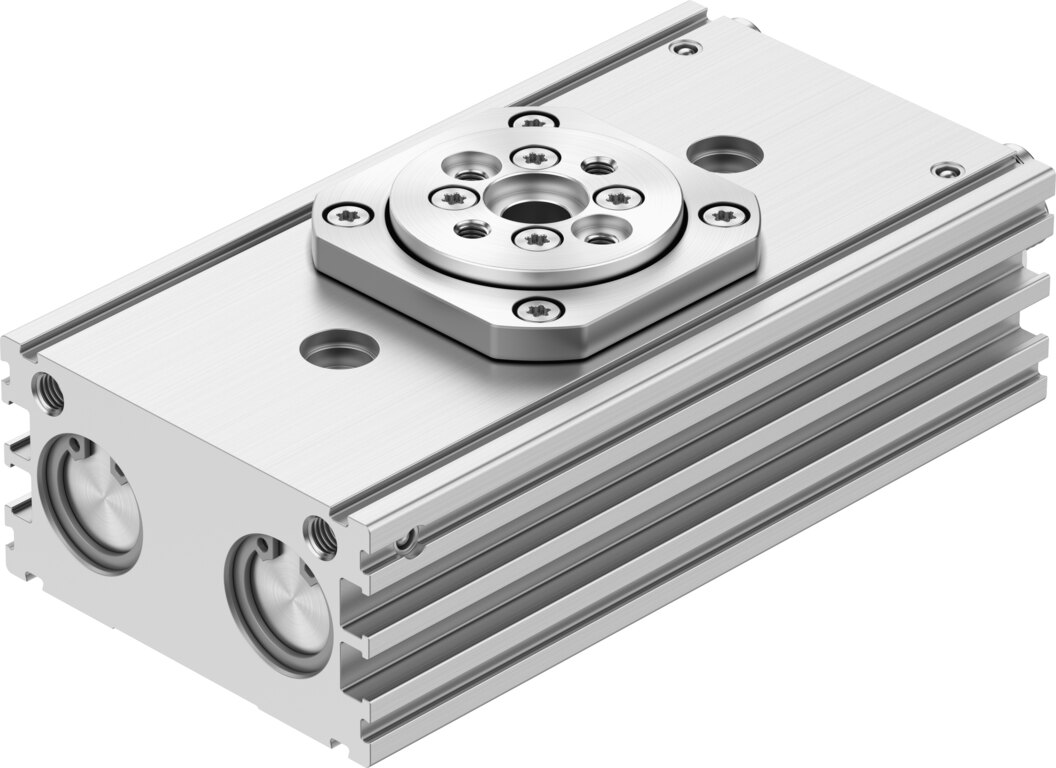

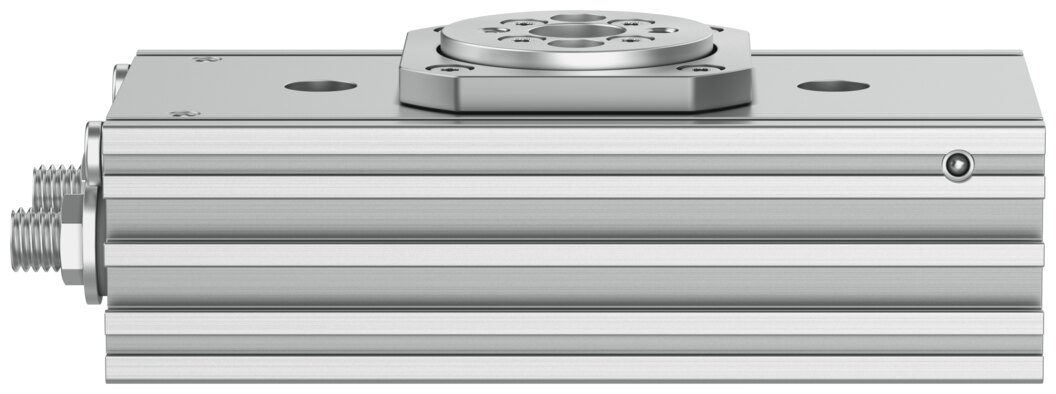

El actuador giratorio neumático Festo DRRS-16-180-FH-PA (N.º de artículo 565013) forma parte de la gama de accionamientos oscilantes de alta precisión de Festo, diseñada para tareas de rotación, volteo, transferencia y desviación en líneas automatizadas.
Su característica técnica clave es el paso central a través de su eje hueco (FH) (Flange Hollow Shaft), el cual permite canalizar las mangueras de aire comprimido y los cables de señal de pinzas o sensores hacia el extremo giratorio por el eje geométrico de rotación. Esto elimina la torsión y el rozamiento de los latiguillos en el exterior, evitando fallos prematuros por fatiga de material en ciclos operativos de alta frecuencia. Su sistema de amortiguación elástica P minimiza el impacto mecánica en los topes finales de 180°, mientras que sus ranuras integradas permiten aloja sensores de proximidad magnéticos (A) para una lectura continua del estado de posición en el autómata programable (PLC).
Especificaciones Técnicas Clave
| Parámetro | Especificación |
| Marca / Modelo | Festo / DRRS-16-180-FH-PA |
| Número de artículo | 565013 |
| Función / Tipo | Actuador giratorio neumático de doble efecto |
| Serie / Tamaño | DRRS / Tamaño 16 |
| Ángulo de giro | 180° |
| Tipo de eje (FH) | Eje hueco (pasaje central para cables/tubos) |
| Conexión neumática | M5 |
| Amortiguación (P) | Tope elástico en ambos extremos |
| Detección de posición (A) | Para sensor de proximidad (Émbolo magnético) |
| Presión de funcionamiento | 2.5 bar a 8 bar |
| Par de giro a 6 bar | ~1.25 Nm |
| Material de la carcasa / eje | Aleación de aluminio anodizado / Acero cementado |
Ventajas Principales
-
Paso central hueco (FH): Protege los cables de señal y tubos neumáticos haciéndolos pasar por el centro del eje, reduciendo drásticamente el desgaste por flexión o torsión.
-
Diseño compacto con par elevado: Gran densidad de fuerza en un cuerpo ligero de aluminio anodizado, ideal para brazos articulados y ejes Z.
-
Topes mecánicos de alta repetibilidad: Permite posicionar las cargas con exactitud al final del ángulo de oscilación de 180°.
-
Detección magnética integrada (A): Ranuras para embutir sensores de proximidad de manera limpia y sin interferir en el movimiento externo.
-
Alta rigidez a cargas transversales: Cojinetes de alta precisión que soportan momentos de vuelco y fuerzas radiales durante la rotación.
