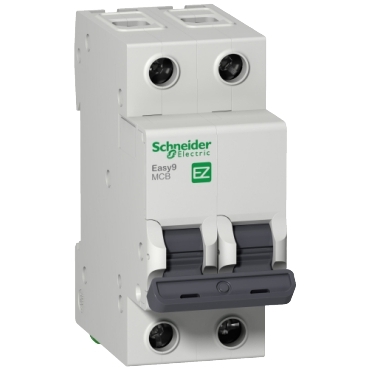

Interruptor termomagnético Easy9 2P 6A 4,5kA curva C
El interruptor termomagnético, o llave térmica, Easy9 de Schneider Electric de baja tensión esta fabricado para la protección contra sobrecargas y cortocircuitos, gracias a su sistema de protección termomagnética Este producto tiene 2 polos, capacidad de 6A, curva de disparo tipo C y poder de corte de 4,5kA, 230/400V AC Esta llave térmica tiene protección IP20 y se puede montar en riel DIN Este producto cumple con la norma IEC 60898-1 y DC-E-S26-042 5 (C1) - IRAM Los interruptores termomagnéticos Easy9 cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2
Especificaciones
| Gama | Easy9 |
|---|---|
| Aplicación del Dispositivo | Distribución Eléctrica Residencial y Comercial |
| Tipo de Producto o Componente | Disyuntor en miniatura |
| Nombre Corto del Dispositivo | Easy9 MCB |
| Polos | 2P |
| número de polos protegidos | 2 |
| corriente nominal | 6 A |
| Tipo de red | CA |
| tipo de unidad de control | Térmico-magnético |
| código de curva de disparo ins | C |
| poder de corte | 4500 A Icn a 230 V CA 50/60 Hz conforme a IEC 60898-1 4500 A Icn a 400 V CA 50/60 Hz conforme a IEC 60898-1 |
| idoneidad para el seccionamiento | Sí conforme a IEC 60898-1 |
| Frecuencia de Red | 50 Hz |
|---|---|
| tensión asignada de empleo | 400 V CA 50 Hz |
| límite de enlace magnético | 5...10 x In |
| [Ics] poder de corte en servicio | 4,5 kA 100 % x Icn a 230 V CA 50/60 Hz conforme a IEC 60898-1 |
| tensión asignada de aislamiento | 500 V CA 50/60 Hz conforme a IEC 60898-1 |
| [Uimp] Tensión asignada de resistencia a los choques | 4 kV conforme a IEC 60898-1 |
| indicación de contacto positivo | Sí |
| Tipo de Control | Palanca de conmutación |
| Señalización local | Sin |
| tipo de montaje | Clip-on |
| soporte de montaje | Carril DIN |
| pasos de 9 mm | 4 |
| Altura | 81 mm |
| ancho | 36 mm |
| Profundidad | 66,5 mm |
| Color | Gris (RAL 7035) |
| endurancia mecánica | 10000 Ciclos |
| endurancia eléctrica | 4000 Ciclos |
| conexiones - terminales | Terminal tipo túnel (arriba o abajo) 1…25 mm² rígido Terminal tipo túnel (arriba o abajo) 1…16 mm² flexible |
| par de apriete | 2 N.m arriba o abajo |
| Estándares | IEC 60898-1 |
|---|---|
| Certificaciones de Producto | GOST-R |
| grado de protección IP | IP20 conforming to IEC 60529 |
| Grado de contaminación | 2 |
| tropicalización | 2 |
| humedad relativa | 95 % a -25…60 °C |
| temperatura ambiente de funcionamiento | -25…60 °C |
| temperatura ambiente de almacenamiento | -40…85 °C |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 7,700 cm |
| Paquete 1 Ancho | 3,700 cm |
| Paquete 1 Longitud | 8,500 cm |
| Paquete 1 Peso | 195,000 g |
| Tipo de unidad de paquete 2 | BB1 |
| Número de unidades en el paquete 2 | 6 |
| Paquete 2 Altura | 8,400 cm |
| Paquete 2 Ancho | 9,000 cm |
| Paquete 2 Longitud | 22,600 cm |
| Paquete 2 Peso | 1,218 kg |
| Tipo de unidad de paquete 3 | S03 |
| Número de unidades en el paquete 3 | 72 |
| Paquete 3 Altura | 30,000 cm |
| Paquete 3 Ancho | 30,000 cm |
| Paquete 3 Longitud | 40,000 cm |
| Paquete 3 Peso | 15,166 kg |
